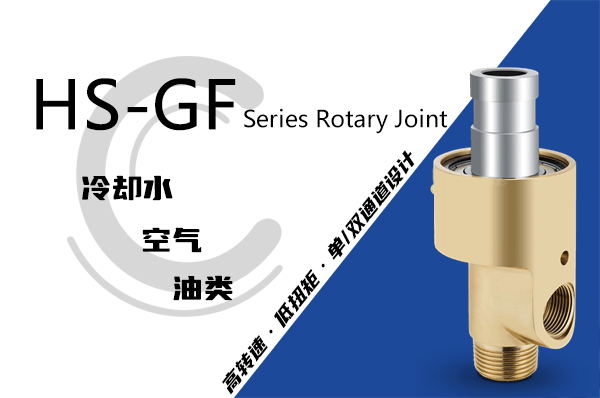

HS-GF型旋轉接頭
編輯 : 山東創啟旋轉接頭 時間 : 2024-05-27 17:45 瀏覽量 : 19
產品特點
PRODCUT FEATUREA

       單通道設計

       鍛造銅合金殼體;

       低額定扭矩設計;

       平衡機械密封結構設計;

       不銹鋼轉軸,鍛造銅殼體耐腐蝕;

       不銹鋼淬火密封端面和碳石墨密封環;

       兩只寬大的深溝球軸承支撐,轉動平穩;

       殼體設有觀察孔,可觀察泄漏情況及磨損情況;

       密封組合:

       標準型:不銹鋼/高密度碳石墨密封環

       高溫型:不銹鋼/浸銻碳石墨密封環

       高速型:不銹鋼/碳化硅密封環(陶瓷)

       耐磨型:不銹鋼/碳化鎢密封環(硬質合金)



技術參數
PATMETERS
介質 熱水 最大使用壓力:DN6~100230 PSI18 bar
介質 蒸汽 最大使用壓力: 6~100750 PSI50 bar
介質 熱油 最大使用壓力: 6~100200 PSI14 bar
最大真空度: 6~1002 Hg7 kPa
最高使用速度(轉子):
 DN6~103000 RPM3000 min-1
  152500 RPM2500 min-1
  20~251500 RPM1500 min-1
  32~40750 RPM750 min-1
  50400 RPM400 min-1
最高使用溫度:120℃>120℃ 請咨詢創啟旋轉接頭
內部結構
INTERNAL STRUCTURE

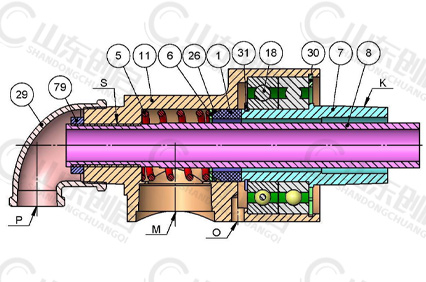

HS-GF型旋轉接頭零件名稱:

1.石墨密封環,5.彈簧,6.彈簧墊,7.外管(K),8.內管(用戶自備),11.殼體,18.球軸承,26. ○形圈, 29.彎頭,30.孔用擋圈,31.軸用擋圈,79.內管用鎖緊螺母(用戶自備)。


K—外管代號,M—管路接口代號,P—管路接口代號, S—內管代號,O—止轉孔代號(流通介質泄露觀察孔,簡稱:觀察孔)。

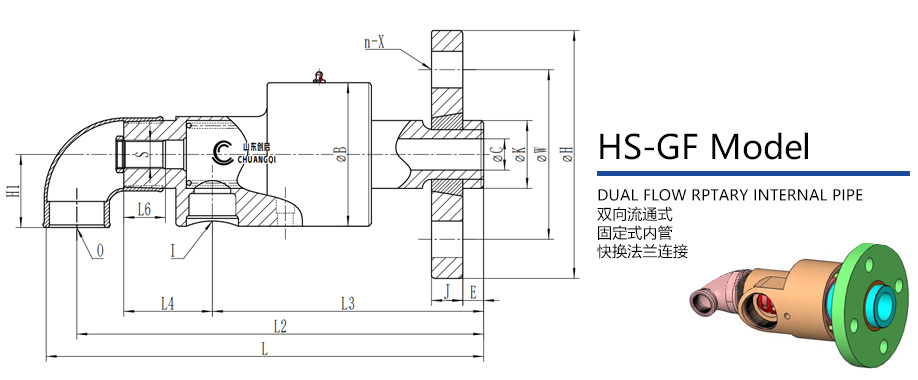

HS-GF型旋轉接頭  雙向流通內管固定式  半分環快換法蘭連接
DNModelKIOSLL2L3L4L5L6H1BCWHJEn-X
15AHS-GF15-6-RH/LHφ25Rc?Rc?G?-RH/LH1581439135302828φ55φ1265951484-φ14
20AHS-GF20-8-RH/LHφ30Rc?Rc?G?-RH/LH1721589737323131φ62φ16751051684-φ14
25AHS-GF25-10-RH/LHφ35Rc?Rc?G?-RH/LH17716210245323333φ74φ208511516104-φ14
32AHS-GF32-15-RH/LHφ45Rc1?Rc?G?-RH/LH22020312953423535φ90φ3010014018124-φ18
40AHS-GF40-20-RH/LHφ50Rc1?Rc?G?-RH/LH23521813255423838φ95φ3511015018124-φ18
50AHS-GF50-25-RH/LHφ60Rc1?Rc1G1-RH/LH31129018370614444φ122φ4812516520154-φ18
65AHS-GF65-32-RH/LHφ75Rc2Rc1?G1?-RH/LH37034520782685252φ156φ6014518520184-φ18
80AHS-GF80-50-RH/LHφ90Rc2?Rc2G2-RH/LH41237622989806262φ158φ7516020020188-φ18
90AHS-GF90-50-RH/LHφ100Rc2?Rc2G2-RH/LH41237622989806262φ158φ7815017515206-φ14
快換法蘭尺寸請移至本頁面底部查看!
快換法蘭規格尺寸
快換法蘭規格尺寸
DNOrder-No.CK(e8/H9)WHEJn-Xn-X'
10A00013010.0082040608144-φ104-M8
15A00013015.00122550708144-φ104-M8
20A00013020.001730558010144-φ124-M10
25A00013025.002035659010144-φ124-M10
32A00013032.0030457510012164-φ144-M12
40A00013040.0035508511512164-φ144-M12
50A00013050.00456095125161804-φ144-M12
65A00013065.00607511014020204-φ144-M12
80A00013080.00709013016022234-φ144-M12
90A00013090.008010015018022236-φ186-M16
100A00013100.009511516520022256-φ186-M16
125A00013125.0012015019023022258-φ188-M16
150A00013150.0015017522526522258-φ188-M16
備注:快換法蘭部件含快換法蘭、半分環及紫銅密封墊各一件
