    首頁 > H型旋轉接頭 > HD-F型旋轉接頭

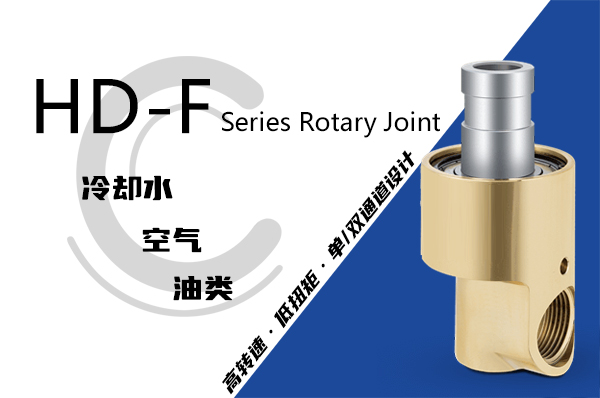

    HD-F型旋轉接頭
    編輯 : 山東創啟旋轉接頭 時間 : 2024-05-24 20:01 瀏覽量 : 30
    產品特點
    PRODCUT FEATUREA

    單通道設計

    鍛造銅合金殼體;

    低額定扭矩設計;

    平衡機械密封結構設計;

    不銹鋼轉軸,鍛造銅殼體耐腐蝕;

    不銹鋼淬火密封端面和碳石墨密封環;

    兩只寬大的深溝球軸承支撐,轉動平穩;

    殼體設有觀察孔,可觀察泄漏情況及磨損情況;

    密封組合:

    標準型:不銹鋼/高密度碳石墨密封環

    高溫型:不銹鋼/浸銻碳石墨密封環

    高速型:不銹鋼/碳化硅密封環(陶瓷)

    耐磨型:不銹鋼/碳化鎢密封環(硬質合金)



    技術參數
    PATMETERS
    介質 熱水 最大使用壓力:DN6~100230 PSI18 bar
    介質 蒸汽 最大使用壓力: 6~100750 PSI50 bar
    介質 熱油 最大使用壓力: 6~100200 PSI14 bar
    最大真空度: 6~1002 Hg7 kPa
    最高使用速度(轉子):
     DN6~103000 RPM3000 min-1
      152500 RPM2500 min-1
      20~251500 RPM1500 min-1
      32~40750 RPM750 min-1
      50400 RPM400 min-1
    最高使用溫度:120℃>120℃ 請咨詢創啟旋轉接頭
    內部結構
    INTERNAL STRUCTURE


    HD-F型旋轉接頭零件名稱:

    .石墨密封環,5.彈簧,6.彈簧墊,7.外管(K),8.內管(用戶自備),11.殼體,18.球軸承,26. ○形圈, 29.彎頭,30.孔用擋圈,31.軸用擋圈,79.內管用鎖緊螺母(用戶自備)。



    K—外管代號,M—管路接口代號,P—管路接口代號, S—內管代號,O—止轉孔代號(流通介質泄露觀察孔,簡稱:觀察孔)。

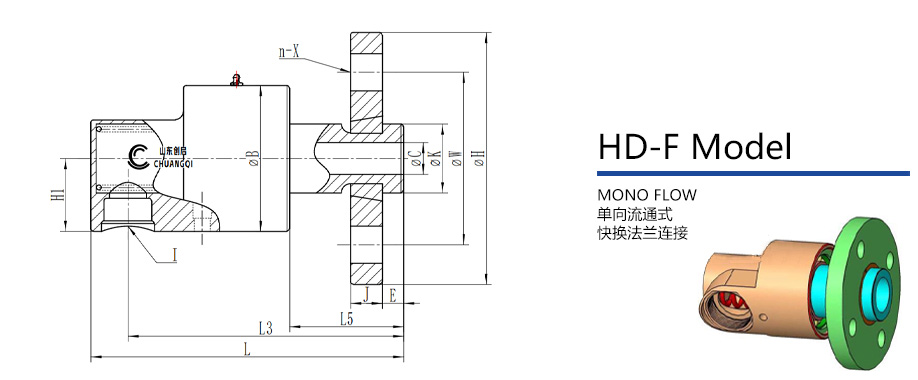

    HD-F型旋轉接頭 單向流通式 - 半分環快換法蘭連接
    DNModelkILL3L5H1BCWHJEn-X
    15AHD-F15Aφ26Rc?1711044325φ55φ1265951484-φ14
    20AHD-F20Aφ32Rc?1881134828φ62φ16751051684-φ14
    25AHD-F25Aφ36Rc?1941194935φ74φ208511516104-φ14
    32AHD-F32Aφ46Rc1?2341435638φ90φ3010014018124-φ18
    40AHD-F40Aφ52Rc1?2521495941φ95φ3511015018124-φ18
    50AHD-F50Aφ60Rc1?3171896751φ122φ4812516520154-φ18
    65AHD-F65Aφ75Rc23782157668φ156φ6014518520184-φ18
    80AHD-F80Aφ90Rc2?4222399081φ158φ7516020020188-φ18
    90AHD-F90Aφ100Rc2?4222399081φ158φ7815017515206-φ14
    快換法蘭尺寸請移至本頁面底部查看!
    快換法蘭規格尺寸
    快換法蘭規格尺寸
    DNOrder-No.CK(e8/H9)WHEJn-Xn-X'
    10A00013010.0082040608144-φ104-M8
    15A00013015.00122550708144-φ104-M8
    20A00013020.001730558010144-φ124-M10
    25A00013025.002035659010144-φ124-M10
    32A00013032.0030457510012164-φ144-M12
    40A00013040.0035508511512164-φ144-M12
    50A00013050.00456095125161804-φ144-M12
    65A00013065.00607511014020204-φ144-M12
    80A00013080.00709013016022234-φ144-M12
    90A00013090.008010015018022236-φ186-M16
    100A00013100.009511516520022256-φ186-M16
    125A00013125.0012015019023022258-φ188-M16
    150A00013150.0015017522526522258-φ188-M16
    備注:快換法蘭部件含快換法蘭、半分環及紫銅密封墊各一件
