由雙高精度免維護軸承支撐，穩定性高。
進口密封件，延長使用壽命；
經過特殊處理的不銹鋼轉子具有良好的耐用性;
殼體可由鋁合金、不銹鋼或黃銅制作;
獨特的排泄孔回流設計.防止泄漏至外部影響環境;
可根據客戶工況訂制專用產品;

可選配項目:
日本631不銹鋼高溫補償彈簧
美國步高高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件
多種螺紋及法蘭規格標準選擇
此系列旋轉接頭可非標異型訂制

技術參數

PATMETERS

介質：	最大壓力	溫度	轉速
水	3.0MPa	-30~+100℃	3000RPM
空氣	3.0MPa	+120℃	2000RPM
液壓油	1.8MPa	+220℃	1000RPM
旋轉接頭最高使用參數不能同時使用，流通其他介質請與創啟智能技術部聯系。

內部結構

INTERNAL STRUCTURE

HKD/HKD-F型旋轉接頭零件名稱：

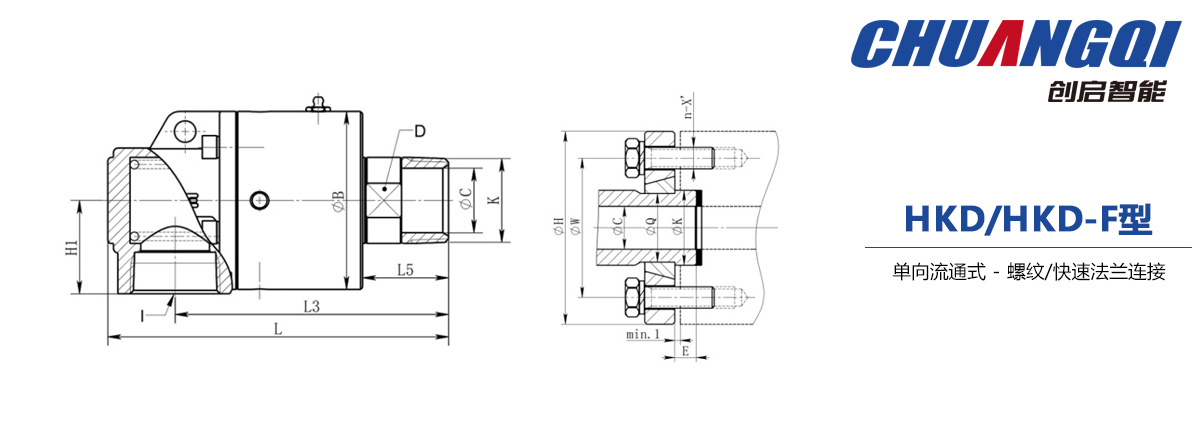

HKD/HKD-F型單向流通式旋轉接頭詳細參數
DN	訂貨號 Order-No.	K	I	L	L3	L5	H1	B	C	D
10A	HKD010A	R3/8”-RH	Rc3/8”	125	108	29	30	59	8	21
10A	HKD-F010A	20	Rc3/8”	135	118	39	30	59	8	/
15A	HKD015A	R1/2”-RH	Rc1/2”	125	108	29	30	59	12	21
15A	HKD-F015A	25	Rc1/2”	135	118	39	30	59	12	/
20A	HKD020A	R3/4”-RH	Rc3/4”	136	115	32	35	64	17	24
20A	HKD-F020A	30	Rc3/4”	151	130	47	35	64	17	/
25A	HKD025A	R1”-RH	R1”	151	126	33	40	74	20	30
25A	HKD-F025A	35	R1”	166	141	48	40	74	20	/
32A	HKD032A	R1-1/4”-RH	Rc1-1/4”	177	145	42	50	93	30	38
32A	HKD-F032A	45	Rc1-1/4”	192	160	57	50	93	30	/
40A	HKD040A	R1-1/2”-RH	Rc1-1/2”	187	152	40	52	98	35	44
40A	HKD-F040A	50	Rc1-1/2”	202	167	55	52	98	35	/
50A	HKD050A	R2-RH	Rc2”	238	191	60	65	124	45	55
50A	HKD-F050A	60	Rc2”	241	194	63	65	124	45	/
65A	HKD065A	R2-1/2”-RH	Rc2-1/2”	403	359	70	69	156	60	75
65A	HKD-F065A	75	Rc2-1/2”	408	364	75	69	156	60	/
80A	HKD080A	R3”-RH	DN80PN16	510	410	82	164	185	75	85
80A	HKD-F080A	90	DN80PN16	510	410	82	164	185	75	/
90A	HKD-F090A	100	DN80PN16	509.5	409.5	84	164	202	82	/
100A	HKD-F100A	115	DN100PN16	532	422	85	154	210	95	/
125A	HKD-F125A	150	DN125PN16	605	480	101	182	255	125	/
150A	HKD-F150A	175	DN150PN16	687	545	109	207	285	150	/
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！

詳情請電話咨詢 :13280260550
