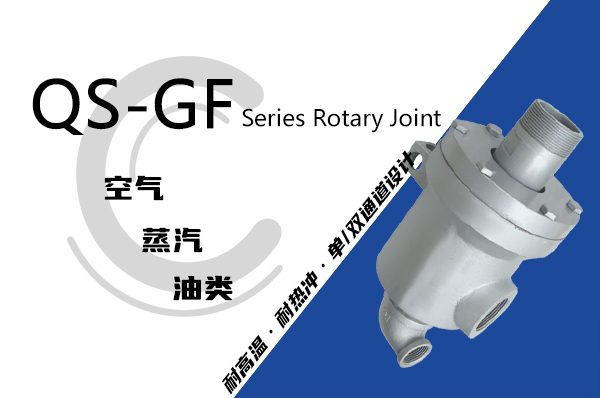

單/雙通道設計
精密鑄造球磨碳鋼殼體球面密封結構，結構簡單碳石墨密封環，耐高溫性能好
免維護石墨無油軸承支撐，具有自潤滑性
能耐高溫彈簧的應有，有效保證高溫工況的補償力
可選配項目:
日本631不銹鋼高溫補償彈簧
美國步高高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件
多種螺紋及法蘭規格標準選擇
此系列旋轉接頭可非標異型訂制
| 介質 熱水 最大使用壓力： | DN | 15~65 | 230 PSI | 18 bar |
| 介質 蒸汽 最大使用壓力： | 15~65 | 750 PSI | 50 bar | |
| 介質 熱油 最大使用壓力： | 15~65 | 290 PSI | 20 bar | |
| 最大真空度： | 15~65 | 2 Hg | 7 kPa | |
| 最高使用速度（轉子）： | ||||
| DN | 15~20 | 750 RPM | 750 min-1 | |
| 25 | 500 RPM | 500 min-1 | ||
| 32~40 | 300 RPM | 300 min-1 | ||
| 50 | 200 RPM | 200 min-1 | ||
| 65 | 100 RPM | 100 min-1 | ||
| 最高使用溫度： | 120℃ | ＞120℃ 請咨詢創啟旋轉接頭 | ||

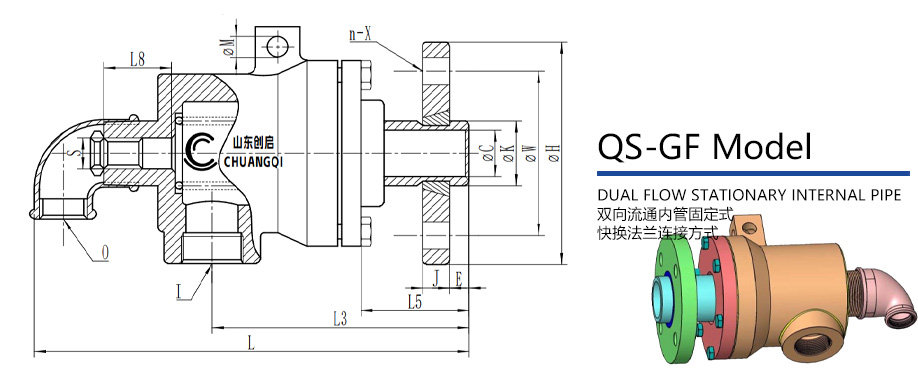

1.石墨球面密封環（球面環），2.無油軸承（石墨圓柱環，簡稱圓柱環），5.彈簧，7.外管（K），8.內管（用戶自備），9.底蓋，10.墊圈，11.殼體， 29.彎頭，33.螺栓， 79.內管用鎖緊螺母（用戶自備）。
K——外管代號，M——管路接口代號,P——管路接口代號, S——內管代號，O——止轉孔代號。
| QS-GF型導蒸汽旋轉接頭 - 雙向流通內管固定式 - 快換法蘭連接方式 | ||||||||||||||||
| DN | Model | C | K | I | O | S | L | L3 | L5 | L8 | M | W | H | J | E | n-X |
| 20 | QS-GF20-08RH/LH | Φ18 | Φ27 | Rc? | Rc? | G? | 214 | 132 | 55 | 34 | Φ12 | 75 | 105 | 10 | 14 | 4-Φ14 |
| 25 | QS-GF25-10RH/LH | Φ24 | Φ33 | Rc? | Rc? | G? | 224 | 159 | 56 | 40 | Φ12 | 85 | 115 | 10 | 14 | 4-Φ14 |
| 32 | QS-GF32-15RH/LH | Φ30 | Φ42 | Rc1 | Rc? | G? | 264 | 162 | 63 | 42 | Φ14 | 100 | 140 | 12 | 16 | 4-Φ18 |
| 40 | QS-GF40-20RH/LH | Φ38 | Φ48 | Rc1? | Rc? | G? | 304 | 187 | 69 | 45 | Φ16 | 110 | 150 | 12 | 16 | 4-Φ18 |
| 50 | QS-GF50-25RH/LH | Φ48 | Φ60 | Rc1? | Rc1 | G1 | 334 | 191 | 70 | 45 | Φ18 | 125 | 165 | 16 | 18 | 4-Φ18 |
| 65 | QS-GF65-32RH/LH | Φ64 | Φ75 | Rc2 | Rc1? | G1? | 407 | 215 | 91 | 55 | Φ20 | 145 | 185 | 20 | 20 | 4-Φ18 |
詳情請電話咨詢 :13280260550
