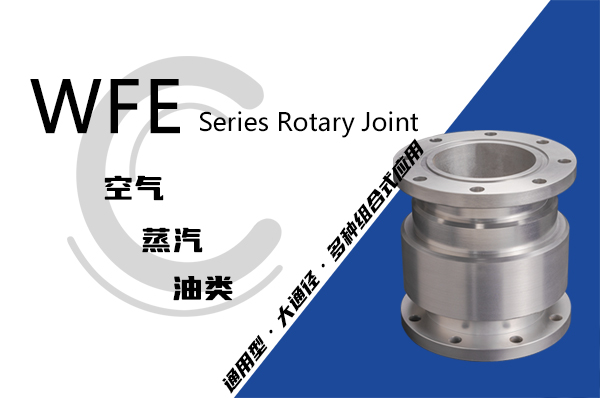

WF型回轉接頭是用于鋼性管道之間擺動或旋轉的一種活動關節，也可以稱為成為回轉擺動式旋轉接頭、旋轉管接頭。其內部由兩排鋼球或軸承支撐，旋轉平穩，專用密封件使用壽命長。
被廣泛用于冶金鋼鐵、石油化工、船舶管道、橡膠塑料、造紙紡織、發電電力等行業。
* 兩排精密級鋼球支撐，運轉平穩，無擺動；
* 需要高速應用可選進口高速軸承雙支撐；
* 軸承內部預填軸承潤滑脂，終身免維護；
* 主體材料可選碳鋼、SUS304、SUS316L、鋁合金等；
* 選用專用密封圈，高壓法蘭，非標款最高可承壓50Mpa；
* 可與多種活動關節組合樣式，滿足現場工況復雜空間轉動傳輸介質；
* 可定制DN400、DN500、DN600、DN800、DN1000等大通徑規格
此系列旋轉接頭可非標異型訂制
| 介質 水 最大使用壓力： | Model | WFA WFB WFC WFD WFE WFK | 365 PSI | 25 bar |
| 介質 空氣 最大使用壓力： | 230 PSI | 16 bar | ||
| 介質 熱油 最大使用壓力： | 260 PSI | 18 bar | ||
| 介質 高溫熔鹽 最大使用壓力： | 260 PSI | 18 bar | ||
| 介質 飽和蒸汽 最高使用壓力： | 725 PSI | 50 bar | ||
| 介質 液壓油 最高使用壓力： | 7250 PSI | 500 bar | ||
| N max. GUM： | 100 min-1 | |||
| 最大真空度： | 75”Hg | 10kPa | ||
| 最高使用速度（短期測試） | 300RPM | 300 min-1 | ||
| 最高使用溫度： | 320℃ | ＞320℃ 請咨詢創啟旋轉接頭 | ||
| 可流通: 海水、酸堿性介質、化學制劑、甲醇、乙醚、天然氣、航空煤油、航空航天燃料推進劑等介質，腐蝕性工況請咨詢 | ||||
7.外管 11.殼體
K.出口外管代號 M.管道入口代號

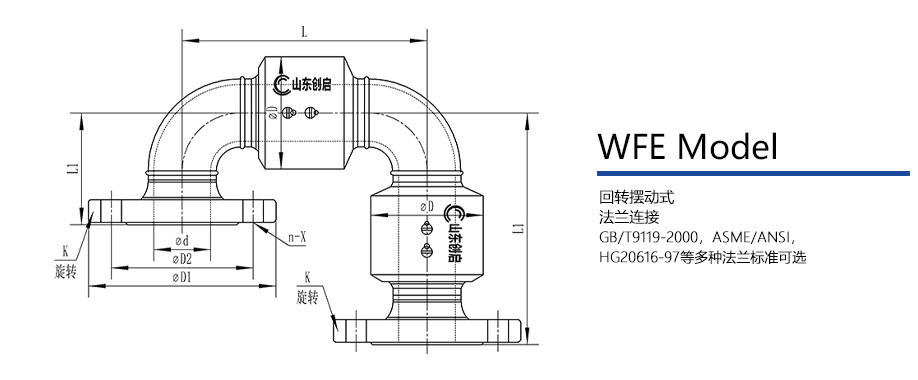

| WFE型回轉接頭 - 往復擺動式 - 法蘭連接 | |||||||||
| Model | d | D | L | L1 | L2 | K | Flange 16Kg | ||
| D1 | D2 | n-X | |||||||
| WFE 20A | 20 | 64 | 179 | 181 | 78 | DN20PN16 | 105 | 75 | 4-Φ14 |
| WFE 25A | 25 | 68 | 153 | 168 | 65 | DN20PN16 | 115 | 85 | 4-Φ14 |
| WFE 32A | 32 | 78 | 174 | 184 | 74 | DN32PN16 | 140 | 100 | 4-Φ18 |
| WFE 40A | 40 | 88 | 186 | 193 | 83 | DN40PN16 | 150 | 110 | 4-Φ18 |
| WFE 50A | 50 | 99 | 212 | 206 | 96 | DN50PN16 | 165 | 125 | 4-Φ18 |
| WFE 65A | 65 | 118 | 248 | 229 | 109 | DN65PN16 | 185 | 145 | 8-Φ18 |
| WFE 80A | 80 | 134 | 272 | 246 | 126 | DN80PN16 | 200 | 160 | 8-Φ18 |
| WFE 100A | 100 | 158 | 324 | 274 | 154 | DN100PN16 | 220 | 180 | 8-Φ18 |
| WFE 125A | 125 | 186 | 384 | 312 | 182 | DN125PN16 | 250 | 210 | 8-Φ18 |
| WFE 150A | 150 | 208 | 434 | 337 | 207 | DN150PN16 | 285 | 240 | 8-Φ22 |
| WFE 200A | 200 | 268 | 551 | 410 | 265 | DN200PN16 | 340 | 295 | 12-Φ22 |
| WFE 250A | 250 | 338 | 688 | 504 | 324 | DN250PN16 | 405 | 335 | 12-Φ26 |
| WFE 300A | 300 | 395 | 790 | 563 | 383 | DN300PN16 | 460 | 410 | 12-Φ26 |
| WFE 350A | 350 | 455 | 897 | 623 | 438 | DN350PN16 | 520 | 470 | 16-Φ26 |
| 此表法蘭標準為HG/T20592-2009帶徑對焊鋼制管法蘭數據，如需GB/T9119-2010、ANME/ANSI等其他法蘭標準請咨詢。 | |||||||||
