液壓旋轉接頭管路手冊

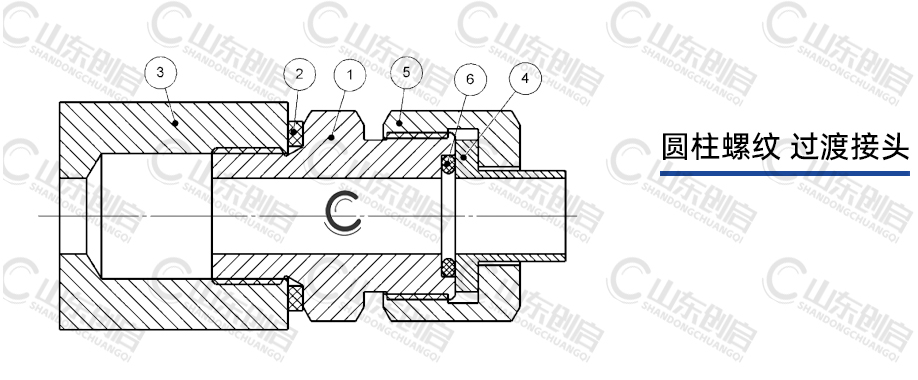

零件名稱：1.過渡接頭，2.組合密封墊圈，3.設備接口（用戶設備），4.（高壓膠管）密封端面，5.（高壓膠管）活套螺母，6.O 形圈。
 圓柱螺紋過渡接頭安裝說明
 1.過渡接頭和設備接口的連接
 過渡接頭（1）和設備接口（3）采用圓柱螺紋，密封端面采用組合密封墊圈（2）密封。
 組合密封墊圈詳見國家標準：JB 982-77，過渡接頭詳見國家標準： JB 984-77。
 2.過渡接頭和管路接口的連接
 過渡接頭和管路接口的連接，推薦采用高壓膠管，圖 1 所示，為高壓膠管的一種連接方式，采用高壓膠管端面的密封端面（4）密封，用 O 形圈（6）實現密封，用高壓膠管上的活套螺母（5）擰緊。

零件名稱：1.過渡接頭，3.設備接口（用戶設備），4.（高壓膠管）密封端面，5.（高壓膠管）活套螺母，6.O 形圈。
 1.過渡接頭和設備接口的連接
 過渡接頭（1）和設備接口（3）采用圓錐螺紋，螺紋密封材料通常采用 聚四氟乙烯生料帶纏繞在螺紋表面上，然后旋入螺紋。
 2.過渡接頭和管路接口的連接
 過渡接頭和管路接口的連接，推薦采用高壓膠管，圖 3 所示，為高壓膠管的一種連接方式，采用高壓膠管端面的密封端面（4）密封，用 O 形圈（6）實現密封，用高壓膠管上的活套螺母（5）擰緊。
